INSTALACIÓN
ACCESORIOS
El
termo o calentador de agua eléctrico por acumulación bajo presión, se
suministra con los elementos básicos para su instalación, como son:
Casquillos
aislantes para tuberías y juntas.
Válvula
de seguridad.
Estos
accesorios van dentro del embalaje.
COLOCACIÓN
Para
anclar el termo en la pared, utilice tacos y tornillos adecuados para soportar
el peso del termo lleno.
LOCALIZACIÓN
La
posibilidad de instalación horizontal o vertical facilita la colocación del
termo en cualquier lugar de la vivienda. No obstante, es recomendable situarlo más
pr6ximo posible al punto de utilizaci6n del agua caliente; con ello se evitan
p6rdidas de temperatura del agua en el recorrido por las tuberías. Reservar un
espacio mínimo de 500 mm. por debajo de la salida de los tubos, para acceso a
reparaciones.
Cuando
se instale en posici6n horizontal, debe hacerse con los tubos de entrada y
salida orientados hacia la izquierda, tal como se indica en la fig. 1. Caso de
estar cerca de una pared, guardar la distancia mínima señalada para poder
realizar en el futuro las operaciones de mantenimiento y reparaci6n
necesarias.
No
instalar nunca el termo horizontal con los soportes de pared sobre suelo o piano
horizontal.
INSTALACIÓN
HIDRÁULICA
AVISO
AL INSTALADOR: Los casquillos aislantes, suministrados con el termo, deben ser
colocados a los tubos de entrada y salida, para eliminar riesgos de pares galvánicos,
empleando teflón
en la rosca de los tubos.
Instalar
el termo, según los esquemas de la figura 1.
a)
El termo debe ser instalado OBLIGATORIAMENTE con el grupo de seguridad, que se
acompaña con el mismo, conectado al tubo de entrada de agua directamente al
casquillo aislante figura 1.
La
salida de vaciado del grupo de seguridad debe ser colocada a una tubería de
desagüe, que tenga un diámetro por lo menos igual al de la tubería de conexión
del termo, con una inclinaci6n continuada y abierta a la atm6sfera manteniendo
una distancia mínima de 20 mm. como se indica en figura 1.
Para
vaciar el termo, es necesario actuar sobre el grupo elevando la palanca, como se
indica en figura 2.
Y
también conviene actuar peri6dicamente sobre dicha palanca, para evitar que sea
bloqueada, p.e.: deposiciones de lodos, deposiciones calcáreas, etc.
1.
Grupo de segundad hidráulica (suministrada con el calentador).
2. Mando grifo
vaciado.
3.
Desagüe conducido.
4.
Llave de paso.
5.
Reductor de presión Es necesario colocarlo después
del contador, en la entrada de la vivienda (nunca cerca
del calentador cuando la presión es superior a 5 Kg./cm.").
6.
Manguitos aislantes (suministrados con el calentador).
b)
Cuando la presión de la red sea superior a 5 bares, es necesario instalar un
reductor de presión, en la tubería, lo más próximo al contador

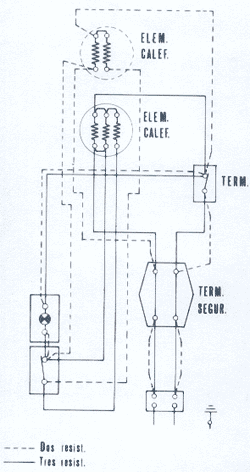

INSTALACIÓN
ELÉCTRICA
Los
aparatos se suministran a 220 V. monofásico. Verificar con cuidado la
concordancia entre la tensión de alimentación y la del aparato. El termo no
precisa ninguna instalaci6n fuera de lo normal; basta por tanto que se ajuste al
Reglamento Electro16enico para Baja tensión. Aunque es de sobra conocido por
los instaladores, transcribimos algunas normas que son básicas:
Tara
las instalaciones en cuartos de baño o aseo, se tendrán en cuenta los
siguientes volúmenes y prescripciones para cada uno de ellos".
VOLUMEN
DE PROHIBICIÓN. Es el volumen limitado por los pianos verticales tangentes a
los bordes exteriores de la bañera, baño, aseo o ducha, y los horizontales
constituidos por el suelo y por un piano situado a 2,25 metros por encima del
fondo de aquellos o por encima del suelo, en el caso de que estos aparatos
estuviesen empotrados en el mismo.
VOLUMEN
DE PROTECCIÓN. ‑ Es el comprendido entre los mismos pianos horizontales
señalados para el volumen de prohibici6n y otros verticales situados a 1,00
metro de los del citado volumen.
En
el volumen de PROHIBICIÓN
no se instalarán interruptores, tomas
de corriente ni aparatos de iluminaci6n. En el volumen de PROTECCIÓN
no se instalarán interruptores, pero
podrán
instalarse tomas de corriente de
seguridad.
El
termo deberá
instalarse, a ser posible, fuera del
VOLUMEN DE PROHIBICIÓN, con objeto de evitar las proyecciones de agua al
interior del aparato.
La
alimentación eléctrica deberá realizarse a través de un interruptor
omnipolar, disyuntor o contactor. La instalación debe protegerse con fusibles
de calibre correspondiente a la intensidad absorbida.
Una
conexi6n a tierra debe preverse en toda instalaci6n eléctrica. Para facilitar
esa conexi6n, el enchufe del termo va provisto del oportuno contacto, por tanto
basta que la base del enchufe sea la correspondiente al suministrado con el
aparato.
Deberá
verificarse que la instalación eléctrica del local o vivienda está equipada
con la línea de "TIERRA".
Si
no se dispone de la "TIERRA" reglamentaria, recomendamos instalar un
interruptor diferencial.
Este
aparato cumple con el reglamento
sobre perturbaciones radioeléctricas
e interferencias.
|
|
|
