1. Cimentación. Comprobación de que la cimentación se ha completado según las indicaciones en los planos específicos del sistema. La fijación de la estructura a la cimentación se puede hacer de dos formas: con pernos de anclaje o con pernos de expansión. Si se opta por pernos de anclaje, estos se necesitan para hacer la cimentación. Si se usan pernos de expansión, la fijación se hace en el momento de la instalación de la estructura. Compruebe que la cimentación esta orientada hacia el ecuador (salvo indicación contraria).
2. La preparación de las herramientas y comprobación de que todos los componentes están presentes.
3. Ensamblaje mecánico y eléctrico del subcampo (si no se ha suministrado ensamblado) y ensamblaje de los soportes del subcampo.
4. Montaje del marco de soporte en las cimentaciones.
5. Montaje de subcampos en el marco de soporte, interconexión eléctrica y cableado.
6. Interconexión eléctrica y cableado.
Para obtener un buen curado, el hormigón se debe irrigar regularmente en temporadas secas (si no, la parte superior del hormigón seca antes del resto, y esto puede causar grietas.). Espere hasta que el hormigón está completamente seco (hasta 28 días) y curado antes de montar la estructura.
El hormigón debe ser H175 que tiene una resistencia de 175 kp/cm2 y debe fabricarse según la EH-91 o equivalente (1kp=9.81N).
Un especialista local en obras civiles debe especificar la mezcla necesaria para obtener la resistencia arriba mencionada.
Algunas indicaciones para obtener 1m3 de hormigón son:
390 kg cemento Portland P-350 (o equivalente con resistencia mínima de 350kp/cm2)
0.4m3 de arena
0.820m3 de grava 20/40mm
0.190m3 de agua
la mezcla se puede hacer así:
1 pala de cemento
1 pala de arena
2 palas de grava
3 cubos de agua de 5 L.
La siguiente lista muestra el mínimo de herramientas que se recomienda para trabajar en el montaje de una estructura.
|
Herramienta |
Función |
|
Brújula |
Asegurar la orientación correcta |
|
Cinta métrica (5 m) |
Medir los puntos de fijación |
|
Martillo y taladro de 16 mm. |
Taladrar los pies de apoyo |
|
Martillo |
Fijar los pernos |
|
Tiza/bolígrafo para marcar |
Marcar la posición correcta de montaje |
|
Llave de 7, 8, 10, 13, 17, 19 y 24 mm. |
Ensamblaje general de la estructura |
|
Lima semi redonda |
Limpiar agujeros de los pernos de galvanizado excesivo |
|
Pintura de cinc para retoques y cepillo |
Retocar las zonas dañadas en el viaje |
|
Destornilladores-grande,mediano y pequeño |
Trabajos eléctricos |
|
Cortacables o tijeras de electricista |
Trabajos eléctricos |
|
Cuchillo |
Trabajos eléctricos |
|
Pelador de cables |
Trabajos eléctricos |
|
Alicates |
Trabajos eléctricos |
|
Remachadora de terminales |
Trabajos eléctricos |
|
Sujetadores de cables (bridas) |
Asegurar los cables a la estructura |
|
Canaleta/canalización y conductos de cable |
Proteger los cables en puntos estratégicos |
|
Cinta aislante |
Asegurar que los cables no den corriente |
|
Esponja, trapo y agua limpia |
Limpiar los módulos |
|
Cubierta opaca |
Cubrir los módulos cuando sea necesario |
|
Multímetro con cables y sondas |
Pruebas eléctricas |
|
Inclinómetro (ajustador de ángulos) |
Asegurar ángulo de inclinación optimo |

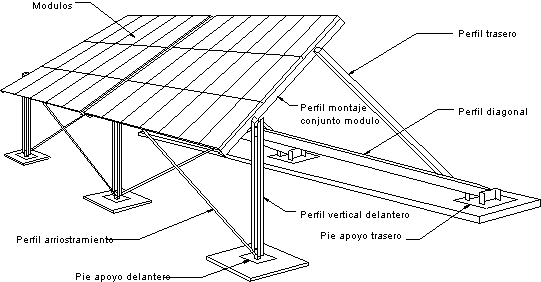

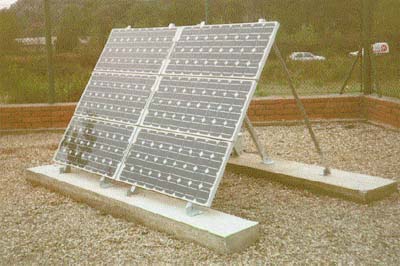

Vista de una estructura fotovoltaica
|
|
