Para hacer una buena instalación de un sistema de calentamiento del agua de piscinas descubiertas, se deben tener en cuenta los siguientes principios:

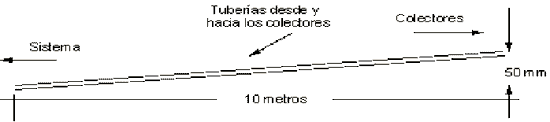

La tubería de entrada de los captadores debe ir siempre en sentido ascendente desde la conexión del sistema, línea de aspiración de la piscina, hasta la del captador. Este aumento debe ser de, al menos, 1,5 cm por metro de tubería.

La tubería de retorno de los captadores debe ir siempre en sentido descendente desde la conexión del captador hasta la del sistema. Este desnivel debe ser de, al menos, 1,5 cm por metro de tubería.

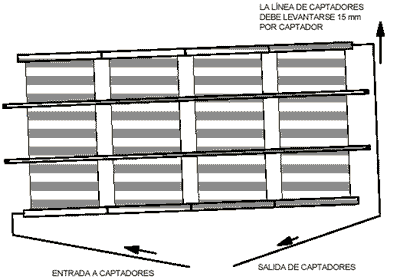

La línea de captadores (batería) debe instalarse con una diferencia de altura mínima de 15 mm por captador desde la conexión de entrada hasta la de salida, tal y como se muestra en la siguiente figura:

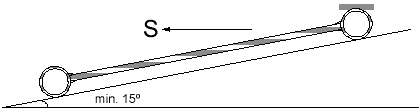

Las baterías deben tener también un ángulo mínimo de inclinación de 15º sobre un plano horizontal. Esto asegurará un drenado rápido y completo del fluido y mantendrá limpios los captadores.

Las conexiones, tanto de entrada como salida, de las tuberías a captadores son muy importantes. Es esencial realizar la conexión de forma que el fluido del circuito pueda salir de la línea de las baterías Las tuberías, ida y retorno de la piscina, deben tener un diámetro de 50mm mínimo de PVC. Las uniones de tubería se realizarán con pegamento para PVC, no aplique soldadura. Cuando conecte éstas a los captadores debe tener en cuenta la dilatación que se pueda producir. Use siempre piezas originales, manguitos y abrazaderas para las uniones, espigas, tapones y todos aquellos elementos que vienen relacionados en los kits que componen la hoja de presupuesto.

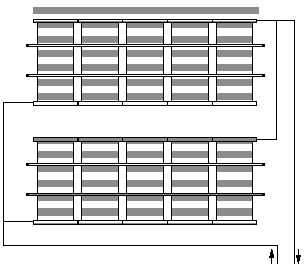

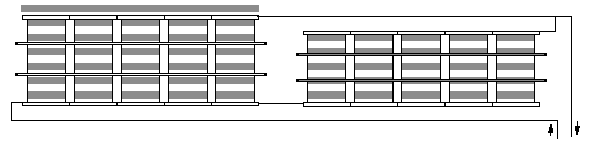

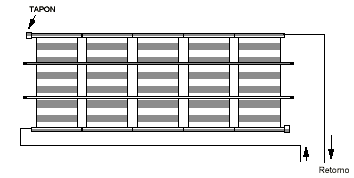

Las tuberías de entrada y salida deben conectarse en esquinas opuestas para asegurar que el circuito esté completamente lleno de fluido, en caso de más de una batería aplique trazado con retorno invertido para asegurar un equitativo reparto hidráulico.

Vea los siguientes dibujos que muestran conexiones correctas.

Los accesorios y uniones de las tuberías provocan pérdidas de presión, por lo que se recomienda reducir su uso al mínimo. La pérdida de presión en accesorios se puede expresar por la longitud de la tubería equivalente a la misma pérdida. Veamos algunos ejemplos:

- Tabla 2. Longitud Equivalente. Tubo PVC Ø50 mm.-

Se recomienda usar válvulas de control de esfera, tanto en la tubería de ida como en la de retorno. Dicha válvula se utiliza para perfeccionar el funcionamiento del sistema. En muchas instalaciones, cuando el sistema está en funcionamiento, el agua circula muy rápido lo que reduce la capacidad de absorción de temperatura por ésta. La válvula de control puesta en la tubería de alimentación nos permite cerrar el sistema para una inspección o, en invierno, cuando está fuera de servicio.

Hay que tener en cuenta la distancia entre los captadores y la piscina para determinar, en algunos casos, la pérdida de carga y temperatura, incrementando así el área de absorción o el tamaño de las tuberías.

Se recomienda el uso de tuberías de PVC (Ø50 de 6 atm) por su resistencia. Si la distancia del tubo, desde la válvula de control hasta el primer panel, es de más de 20m, utilice tubo de Ø63 para la alimentación y el retorno.

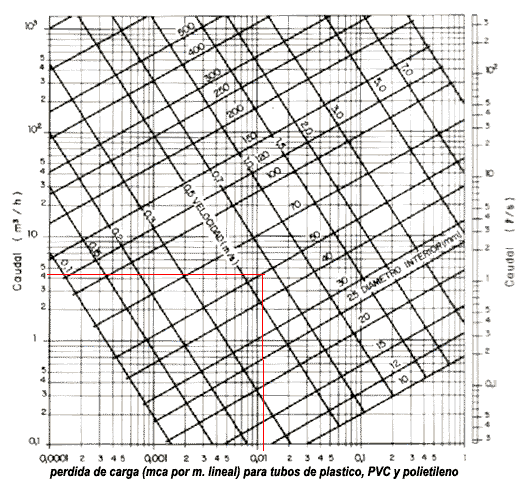

A continuación se muestra el gráfico que nos ayudará a calcular la pérdida de carga por rozamiento por metro lineal de tubería en servicio normal (régimen permanente), expresada en metros de columna de agua (mca), en función del diámetro de la tubería y del caudal de la instalación. Esta gráfica está referida a una temperatura media del agua de 45ºC, para otras temperaturas se aplicará el factor de corrección que figura en la Tabla 3. Siguiendo con nuestro ejemplo tendríamos:

Caudal de diseño: 100 l/h m² (m² de captadores conexionados en paralelo).

Caudal de la instalación: 12 captadores * 3,6 m² * 100 l/h m² = 4,32 m³ /h

Diámetro y tipo de tubería: PVC Ø50 mm.

Entrando en la gráfica con estos datos obtenemos una pérdida de presión por metro de tubería de 0,03 mca y una velocidad aproximada del fluido igual a 0,6 m/sg.

No use menos colectores de los recomendados para cualquier instalación.

La presión de retorno no debe exceder los valores 0’35 y 0’5 Kg/cm 2 ; la presión máxima de trabajo es de 1 Kg/cm 2 . El exceso de presión en la tubería de retorno puede ocasionar problemas. Por este motivo, las válvulas de control de esfera deberán tener un diámetro mínimo de 2 cm. En el caso que se utilice una única válvula de esfera deberán tener un diámetro mínimo de 2 cm. y las uniones deberán ser eliminadas.

El resultado de una contra-presión baja nos beneficiará el sistema, aumentando el caudal a través del filtro, reducirá el consumo eléctrico de la bomba y reducirá su desgaste.

Puede combinar el funcionamiento con la propia bomba-filtro depuradora o con una bomba de piscina adicional (instalación recomendada). Según desee depurar el agua de la piscina durante el día (conjuntamente con el calentamiento solar) o depurar por la noche. Para ello, precisa instalar correctamente las válvulas de retención de clapeta y evitar que por la noche (al depurar el agua) enfriemos el agua calentada durante el día. Consulte a su distribuidor más cercano.

Conservar el filtro siempre limpio para que haya una corriente de agua abundante a través del sistema. Desconectar el sistema cuando se cambie la arena del depurador, después dejar en funcionamiento, al menos durante 15 minutos, la bomba y el filtro, antes de poner en marcha el control automático (Auto).

ES RECOMENDABLE USAR UNA MANTA TÉRMICA PARA REDUCIR LAS PÉRDIDAS NOCTURNAS.

Los captadores se deberán instalar con una inclinación mínima de 15º para facilitar su vaciado. Nunca instale los colectores horizontalmente, tenga en cuenta que no son pisables.

Si la piscina está cubierta o bajo protección, consulte con su distribuidor para un estudio previo. Use solamente el número de captadores recomendados para cada tipo de instalación. Para otros tipos de instalación más complejos (Ej.: piscinas municipales), póngase en contacto con su distribuidor más cercano, para un estudio más completo por sus ingenieros, sin coste alguno.

No use soldaduras de ninguna clase para unir las tuberías al captador. Utilice siempre materiales de la mejor calidad para cubrir los agujeros de los tornillos sobre el tejado. El cálculo de los captadores a utilizar debe estar en proporción a la bomba de la piscina, para así obtener el máximo rendimiento.

El número máximo de captadores por batería no debe exceder de 10, si se supera este número se ubicarán en varias baterías. El caudal de diseño de la instalación se cifra en 100 l/h por m² de captador conexionado en paralelo.

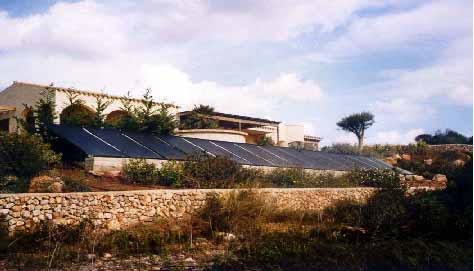

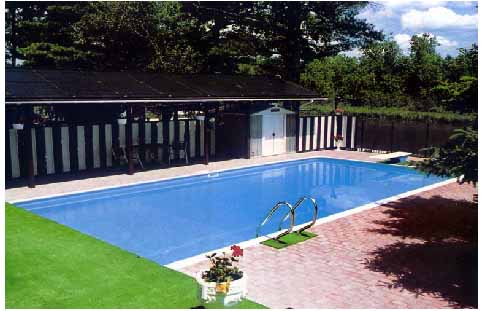

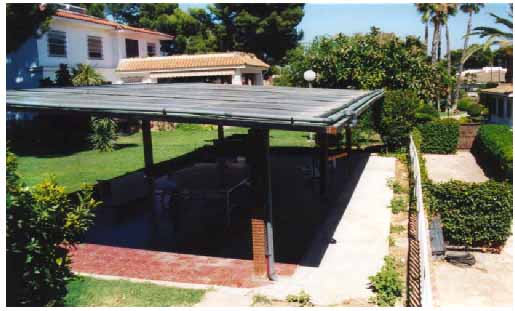

Siempre que sea posible, los captadores se montarán en aquellas zonas que favorezcan la integración del conjunto. Si es necesario realizar un estructura específica se diseñará de forma que le otorgue una funcionalidad extra. Veamos algunos ejemplos.

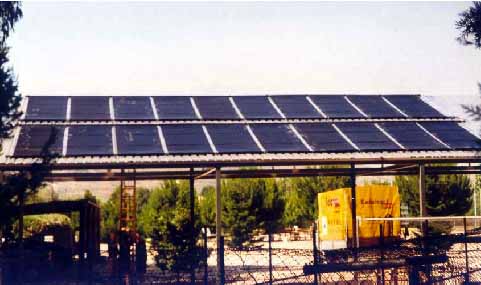

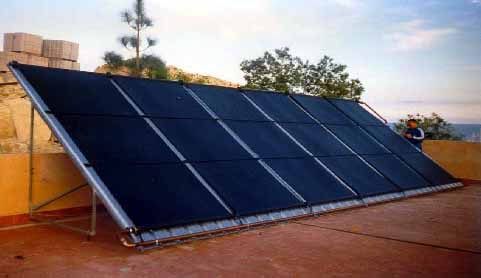

Si el montaje se realiza sobre una estructura metálica, ésta dispondrá de una superficie plana donde se fijarán los captadores. Esta tipología de estructura tiene dos ventajas, por una parte se mejoran las condiciones de aislamiento térmico por la parte inferior del panel, y por otra otorga una mayor seguridad en condiciones meteorológicas adversas (fuerte viento). A continuación se muestran varios ejemplos de este tipo de estructuras, donde la superficie plana está constituida por chapa de acero galvanizado.

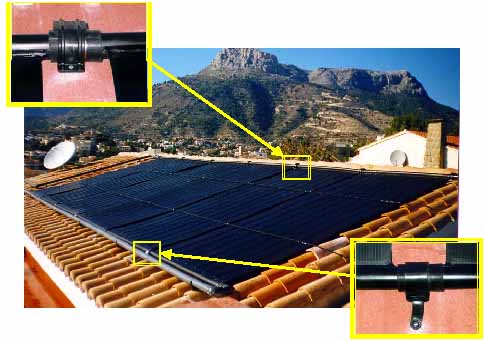

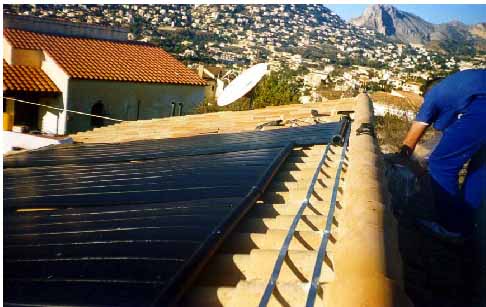

Si el montaje se realiza directamente sobre teja se recomienda emplear pletina de acero para fijar los captadores a la misma. De esta forma no estamos condicionados a que las uniones de los captadores descansen sobre el lomo de la teja. Esta forma de montaje se muestra a continuación.
