La
figura 3.6 muestra un esquema de bloques simplificado de un variador de
velocidad. Las tres fases de la alimentación llegan a la entrada, donde la
tensión es rectificada y posteriormente filtrada a través de un filtro L-C.
Este “bus continuo” alimenta un puente inversor, el cual trocea la tensión
para conseguir un sistema trifásico a la tensión y la frecuencia necesarias
para que el motor gire a la velocidad deseada.

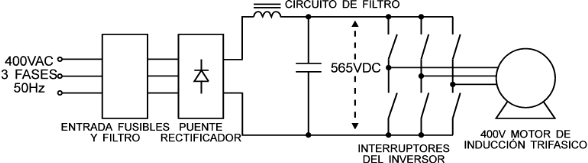

Figura 3.6: Diagrama de bloques del variador
