1º) TABLAS DE CAUDAL, POTENCIA Y VELOCIDAD DE LA
BOMBA
En las tablas siguientes vamos a obtener los caudales
que necesitan los climatizadores dependiendo de la temperatura del recinto. Por
tanto obtenemos mirando la gráfica 3 la potencia y frecuencia, la cual estará
sometida la bomba para cada uno de los dos métodos mencionados anteriormente.

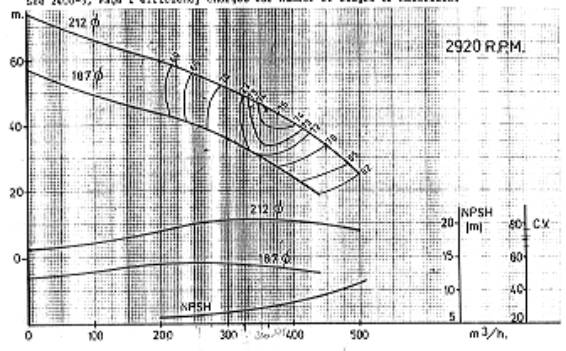

BOMBA WOTHINGTON 12 HS - 110
Gráfica 3
1er
MÉTODO: UTILIZANDO VÁLVULA
DE 3 VÍAS
|
CAUDAL
AGUA POR CLIMATIZADORES |
CAUDAL TOTAL |
POTENCIA
ABSORBIDA (Kw) |
VELOCIDAD
BOMBA (Hz) |
|
100 % |
350 |
40,5 |
50 |
|
90 % |
315 |
40,5 |
50 |
|
85 % |
297,5 |
40,5 |
50 |
|
80 % |
280 |
40,5 |
50 |
|
75 % |
262,5 |
40,5 |
50 |
|
70 % |
245 |
40,5 |
50 |
|
65 % |
227,5 |
40,5 |
50 |
|
60 % |
350 |
40,5 |
50 |
|
55 % |
192,5 |
40,5 |
50 |
|
50 % |
175 |
40,5 |
50 |
2º
MÉTODO: UTILIZANDO VARIADOR
Y VÁLVULA
DE 2 VÍAS
|
CAUDAL
AGUA POR CLIMATIZADORES |
CAUDAL TOTAL |
POTENCIA
ABSORBIDA (Kw) |
VELOCIDAD
BOMBA (Hz) |
|
100 % |
350 |
40,5 |
50 |
|
90 % |
315 |
36,9 |
48,3 |
|
85 % |
297,5 |
34,7 |
47,3 |
|
80 % |
280 |
32,3 |
46,4 |
|
75 % |
262,5 |
30,3 |
44,8 |
|
70 % |
245 |
29,5 |
44,6 |
|
65 % |
227,5 |
29 |
43,8 |
|
60 % |
350 |
26,3 |
41,3 |
|
55 % |
192,5 |
23,6 |
42,3 |
|
50 % |
175 |
21 |
41,6 |
2º) CÁLCULO DEL AHORRO DE LA INSTALACIÓN
1er
MÉTODO: UTILIZANDO VÁLVULA
DE 3 VÍAS
En este caso la potencia consumida por la bomba es la
misma aunque varíe el caudal circulado por el climatizador. Por tanto los cálculos
a realizar son:
Datos:
Días
totales al año: 164 días/año
Potencia consumida: 40,5 Kw
Nº horas/día funcionando: 13
Coste del Kw/h:
15 pts
Coste
total =
164 x 13 x 40,5 x 15 = 1.295.190
pts/año
2º
MÉTODO: UTILIZANDO VARIADOR
Y VALVULA DE 2 VÍAS
En este caso la potencia consumida por la bomba
depende del caudal suministrado a los climatizadores que este dependerá de los
meses del año. Entonces vamos a suponer que los meses de calor deberá de
soportar la instalación mayores caudales que los meses de menos calor, con lo
cual vamos a distinguir de dos casos:
CASO A: MESES DE MENOS CALOR
Suponemos que el total de días en el cual estamos en
esta situación es de 86 días, y para estos suponemos que los caudales de
funcionamiento son los siguientes:
|
Horas/Día |
Caudal
(%) |
N(Kw) |
Coste
(Pts/día) |
|
1 |
100 |
40,5 |
607,5 |
|
1 |
90 |
36,9 |
553,5 |
|
2 |
85 |
34,7 |
1.041 |
|
4 |
80 |
32,3 |
1.938 |
|
2 |
75 |
30,3 |
909 |
|
2 |
70 |
29,5 |
885 |
|
1 |
65 |
29 |
435 |
|
|
|
TOTAL: |
6.369 |
Formula
Tabla:
Coste
Total =
6.369 x 86 = 547.734
pts/año
CASO B: MESES DE CALOR
Suponemos que el total de días en el cual estamos en
esta situación es de 78 días, y para estos suponemos que los caudales de
funcionamiento son los siguientes:
|
Horas/Día |
Caudal
(%) |
N(Kw) |
Coste
(Pts/día) |
|
1 |
100 |
40,5 |
607,5 |
|
2 |
90 |
36,9 |
1.107 |
|
4 |
85 |
34,7 |
2.082 |
|
4 |
80 |
32,3 |
1.938 |
|
2 |
75 |
30,3 |
909 |
|
|
|
TOTAL: |
6.643,5 |
Fórmula
Tabla:
Coste Total = 6.643,5 x 78 = 518.193
pts/año
Con
lo cual el coste total al año será:
Coste Total
= 547.734 + 518.193
= 1.065.927 pts /año
3º) AHORRO Y AMORTIZACIÓN
El ahorro que obtenemos empleando un variador frente
con el método de las válvulas es el siguiente:
Ahorro
= 1.295.263 - 1.065.927 = 229.263
pts /año
La
amortización del equipo será:
Amortización
= 2 » 3 años
