Para demostrar el ahorro conseguido compararemos el método tradicional con el segundo método por medio de variadores de velocidad para ello partimos del siguiente supuesto en un centro comercial de la zona de levante:

- Una centrífuga de 970 CV. Refrigerante R-12. Con arranque Y- D.

- Circuito de condensación refrigerado por agua con una bomba de impulsión de 50 CV, caudal constante con arrancador Y- D.

- Torre de enfriamiento con un ventilador de 50 CV. Funcionando  en  regulación     todo-nada por termostato y con un arrancador Y- D.

- circuito de evaporación de agua fría impulsada por una bomba a caudal constante de 60 CV, con arranque Y- D.

- Existen 20 climatizadores con un caudal de aire de 25.000 m³/h, 15 CV con arranque Y- D. La regulación del caudal de agua fría se realiza por medio de una válvula de tres vías. Cada climatizador alimenta una superficie de 900m².

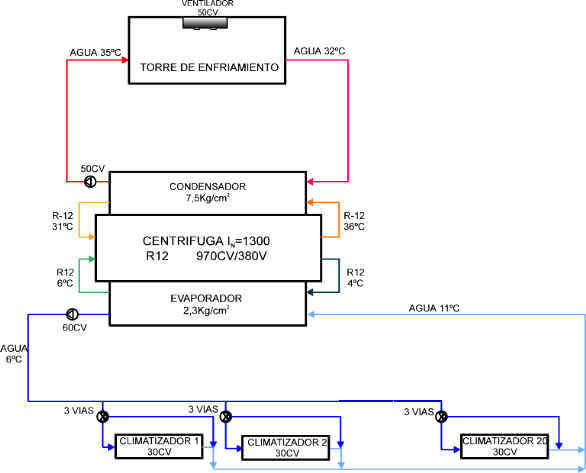

En el método tradicional se emplean válvulas de 3 vías de manera que el caudal sobrante proporcionado por la bomba va a retorno y la velocidad en los ventiladores es la nominal y el caudal de los climatizadores dependerán del estrangulamiento del difusor, como refleja la figura 1 y 2.

Figura 1

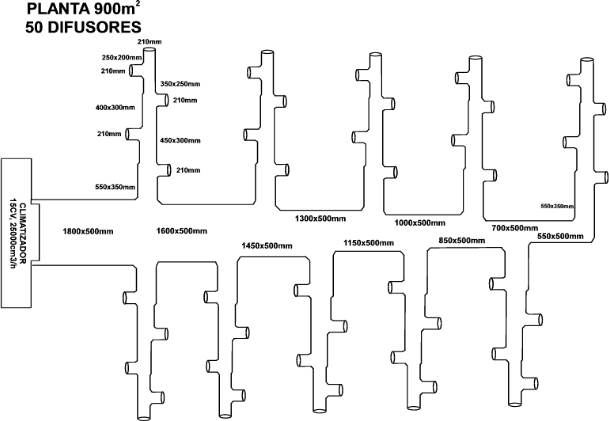

superficie y distribución de la planta a refrigerar queda distribuida de la forma representada en la figura 2

Figura 2
