La figura 6 muestra la relación entre la altura y el flujo o caudal  a velocidades menores de la nominal. Como se puede ver en la familia de curvas H-Q, reduciendo la velocidad en el eje disminuye la altura y el caudal para una bomba dada. De esa manera, reduciendo el valor del caudal, disminuye la potencia como se muestra en la familia de curvas P-Q.

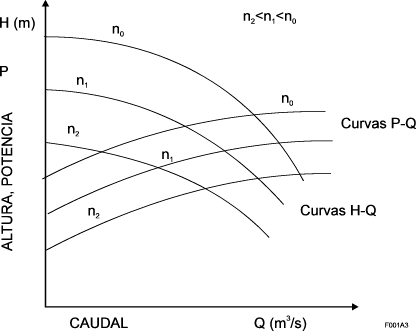

Figura 4 Curvas características de bombas a varias velocidades (n) en el eje
