Las especificaciones de las bombas a una velocidad fija están normalmente representadas en las gráficas por varias curvas, el eje X representa el flujo o caudal ( Q )  así como la potencia y el rendimiento, en el eje Y se representa la presión ( P ) o altura ( H ). Los ventiladores  tienen los mismos elementos constructivos  que las bombas centrífugas, incluso su modo de funcionamiento es idéntico, cumpliendo las leyes de semejanza; la diferencia  está en el hecho de que los ventiladores están destinados a gases, los cuales tienen unas características físicas (viscosidad, peso específico, densidad ) inferiores a los líquidos.

En consecuencia, las características y los cálculos son idénticos para bombas centrífugas y ventiladores. La única diferencia es que en el caso de los ventiladores en vez de dar una altura manométrica en metros dan una presión total medida en Pascales o en Milímetros de columna de agua. La presión total de los ventiladores es igual a la suma de la presión estática ( Fuerza que ejerce el aire sobre las tuberías en sentido perpendicular ) más la presión dinámica ( Fuerza que provoca el movimiento del aire y se manifiesta en el mismo sentido que la dirección de éste). Normalmente las curvas características de un ventilador vienen dadas por la presión estática y el caudal.

Las equivalencias de presión en los diferentes sistemas son :

1 mm.c.a. = 9.80665 Pa              1 Kg / Cm² = 10 m.c.a. = 98.0665 Pa

1 atm = 101.325 Pa                     1 bar = 100 Pa

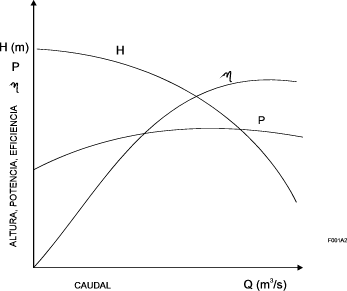

Figura 1: Curvas típicas en bombas y ventiladores a velocidad fija
