| LOS CABLES LIBRES DE HALÓGENOS
CABLES DE ALTA SEGURIDAD
EL SALTO TECNOLÓGICO AL NUEVO MILENIO |
INTRODUCCIÓN
Este informe quiere dar a conocer las características de los cables de alta
seguridad comúnmente conocidos como libres de halógenos que tienen unas
características especiales de comportamiento ante el fuego y los efectos de la
combustión, e interesar al usuario (en el sentido amplio de la palabra) en su
prescripción o instalación.
Son varios los motivos que han aconsejado elaborar este informe, destacando
sin duda que la utilización de este tipo de cables será obligatoria en
determinadas aplicaciones con la entrada en vigor del nuevo REGLAMENTO
ELECTROTÉCNICO DE BAJA TENSIÓN de próxima edición.
Siendo el actual Reglamento de 1973, no cabe duda que desde entonces nuestro
Sector ha evolucionado considerablemente en el desarrollo de nuevos productos
con niveles de comportamiento ante el fuego y los efectos de la combustión muy
superiores a los cables convencionales contemplados en el actual texto
legislativo.
Este informe no pretende ser exhaustivo, y en caso de duda o para ampliar la
información, recomendamos la consulta a un fabricante de cables.
LOS CABLES LIBRES DE HALÓGENOS,
CABLES DE ALTA SEGURIDAD
En los últimos años, se ha dado un proceso de cambio en las prestaciones
solicitadas a los cables eléctricos de baja y media tensión para las obras o
instalaciones que, por sus características y usos requieren un alto grado de
seguridad en caso de incendio.
Este proceso tiene su inicio al constatarse tras diversas investigaciones
realizadas, que un elevado número de los accidentes mortales que se producen
durante un incendio tienen sus causas en los productos habitualmente utilizados.
Actualmente la exigencia de cables alta seguridad de características
especiales ante el fuego y los efectos de la combustión, ya está recogida por
diversos sectores que, por las condiciones particulares de instalación y
trabajo, así lo han considerado, por ejemplo en los Metropolitanos de grandes
ciudades españolas (Madrid, Barcelona, Bilbao y Valencia) en sintonía con las
exigencias de los metropolitanos de las grandes ciudades europeas.
Este mayor nivel de seguridad exigido por los prescriptores y usuarios supera
el marco legal que para cualquier instalación requiere o exige el actual
Reglamento de Baja Tensión.
Estos antecedentes han motivado que el Ministerio recogiera el interés de
los colectivos afectados para incorporar este tipo de cables de alta seguridad
libres de halógenos en aquellas instalaciones que por sus características de
uso (especialmente por la posible concentración humana) lo aconsejaban.
La propuesta de Reglamento limita el requerimiento a las siguientes
aplicaciones:
- Tipos de cable de alta seguridad libre de halógenos
* Cables resistentes al fuego: Son aquellos cables que
mantienen el servicio durante y después de un fuego prolongado, a pesar de que
durante el fuego se destruyan los materiales orgánicos del cable en la zona
afectada.
* Cables no propagadores del incendio: Son aquellos
cables que no propagan el fuego a lo largo de la instalación, incluso cuando
ésta consta de un gran número de cables, ya que se autoextinguen cuando la
llama que les afecta se retira o apaga.
En caso de incendio ambos tipos de cable tienen una emisión de gases opacos
y de gases halógenos y corrosivos muy reducida.
- Cables libres de halógenos no propagadores del incendio:
Los cables libres de halógenos no propagadores del incendio tienen unas
características y especificaciones de acuerdo con las normas UNE siguientes:
|
UNE
21123 parte 4
|
Cables
eléctricos de utilización industrial de tensión asignada 0,6/1 kV.
Cables con aislamiento de polietileno reticulado y cubierta de poliolefina.
|
|
UNE
21123 parte 5
|
Cables
eléctricos de utilización industrial de tensión asignada 0,6/1 kV.
Cables con aislamiento de etileno propileno y cubierta de poliolefina.
|
|
UNE
211002
|
Cables
de tensión asignada hasta 450/750 V con aislamiento de compuesto termoplástico
de baja emisión de humos y gases corrosivos. Cables unipolares sin
cubierta para instalaciones fijas.
|
En el apartado siguiente se especifican las principales diferencias entre los
cables aislados con productos convencionales y los comúnmente conocidos como
libres de halógenos.
- Características diferenciales entre cables
del actual Reglamento (convencionales de PVC) y los cables de alta seguridad
libres de halógenos.
|
Comportamiento frente al fuego: |
| Cable convencional: |
no propagador de la llama (según norma UNE-EN 50265-2-1) |
| Cable libre de halógenos: |
no propagador del incendio (según norma UNE-EN 50266), Esta
característica permite limitar la posibilidad de que el cable actúe como
elemento de propagación del fuego en caso de incendio. |
| Esta
característica permite limitar la posibilidad de que el cable actúe como
elemento de propagación del fuego en caso de incendio. |
 |
 |

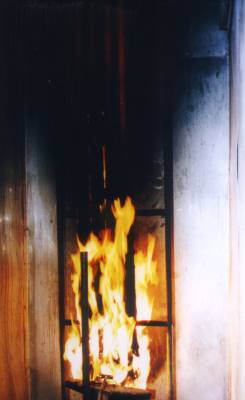

| Cable convencional. No supera el
ensayo de no propagación del incendio, todo el cable resulta dañado. |

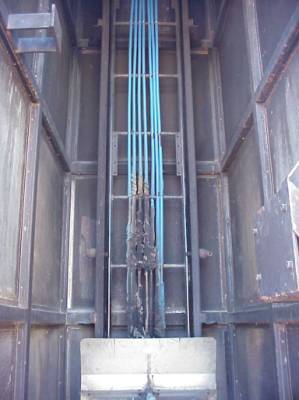

Cable libre de halógenos Supera el
ensayo de no propagación del incendio, sólo una mínima parte del cable
resulta dañada |
|

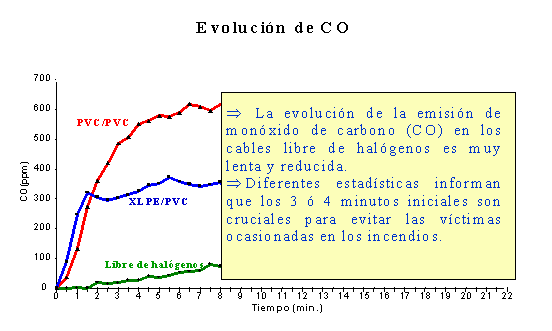

Emisión de gases tóxicos y corrosivos en caso de
incendio : |
| Cable convencional: |
genera una gran cantidad de humos con un alto
contenido de monóxido y dióxido de carbono y de ácido clorhídrico (30
% aprox.; UNE-EN 50267-2-1) |
| Cable libre de halógenos: |
genera en su combustión una cantidad mínima
de monóxido y dióxido de carbono y de ácido clorhídrico (inferior al
0,5 %; UNE-EN 50267-2-1) |
|
Esta característica permite
limitar la contribución de los cables a los humos generados en un
incendio, reduciendo por lo tanto los riesgos por inhalación de gases
que han demostrado ser la principal causa de mortalidad en los
incendios. |
|

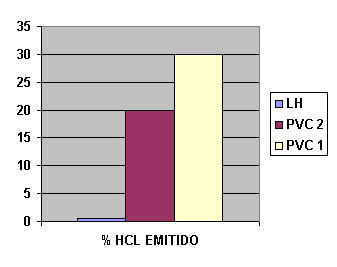

20% al 30% en cables convencionales
< 0,5% cables libres de halógenos
EMISIÓN DE HALÓGENOS
(%HCL) |
|
|
|
Opacidad de los humos: |
| Cable convencional: |
desprende un humo negro y espeso (transmitancia
lumínica inferior al 10% a los 15 minutos de ensayo en cabina, según la norma
UNE-EN 50268) |
| Cable libre de halógenos: |
desprende humo casi transparente (transmitancia
lumínica superior al 90% a los 15 minutos de ensayo en cabina según la norma
UN-EN 50268) |
|
Esta característica permite disponer en caso de incendio del
tiempo y la suficiente visibilidad para facilitar la completa evacuación del
edificio así como el acceso a los focos de incendio por parte de los bomberos. |

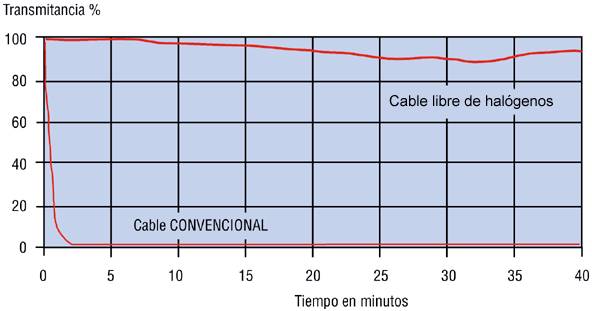

Diagrama comparativo de la evolución de la transmitancia en el tiempo para
cables convencionales y libres de halógenos
|
Corrosividad : |
| Cable convencional: |
ph < 2Conductividad ³ 100 µs/mm.
(según norma UNE-EN 50267-2-1) |
| Cable libre de halógenos: |
ph >
4,3Conductividad £ 10 µs/mm. (según norma UNE-EN 50267-2-1) |
|
Esta
característica limita los efectos nocivos sobre equipos o circuitos
electrónicos o informáticos por el efecto corrosivo que los humos puedan tener
sobre ellos. |
NOTA: Títulos completos de las normas UNE de los métodos de ensayo a los
que se ha hecho referencia
| UNE-EN 50266 (Serie) |
Métodos de ensayo comunes para cables sometidos al
fuego. Ensayo de propagación vertical de la llama de cables colocados en capas
en posición vertical. |
| UNE-EN 50267-2-1 |
Métodos de ensayo comunes para cables sometidos al fuego.
Ensayo de gases desprendidos durante la combustión de materiales procedentes de
los cables. Parte 2: Procedimientos. Sección 1: Determinación de la cantidad
de gases halógenos ácidos. |
| UNE-EN 50268 (Serie) |
Métodos de ensayo comunes para cables sometidos al
fuego. Medición de la densidad de humos de cables en combustión bajo
condiciones definidas. |

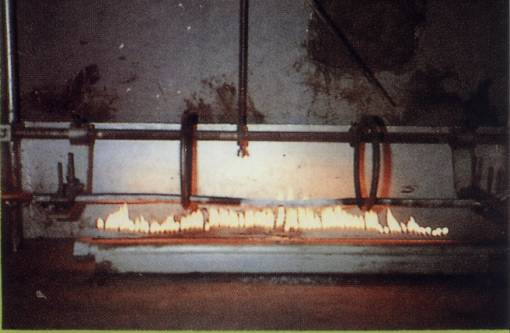

- Cables libres de halógenos resistentes al fuego:
Los cables libres de halógenos resistentes al fuego tienen las mismas
características y especificaciones relativas a emisión de humos (opacidad,
toxicidad y corrosividad) que las indicadas en el apartado anterior.
La resistencia al fuego se determina mediante la norma:
| UNE-EN 50200 |
Método de ensayo de la resistencia al fuego de los cables de
pequeñas dimensiones sin protección, para uso en circuitos de emergencia. |
Estos cables libres de halógenos RESISTENTES AL FUEGO cumplen con lo
establecido en la ITC-BT-28 "Locales de pública concurrencia" para
las instalaciones de circuitos de seguridad no autónomos o en circuitos de
servicio con fuentes autónomas centralizadas.
También son los apropiados para ser instalados en los circuitos de
ventilación de los aparcamientos y garajes, según las condiciones impuestas
por la NBE-CPI/96 "Condiciones de protección contra incendios en los
edificios"
|
Esta característica permite mantener el servicio eléctrico para los
elementos de emergencia de la instalación, de forma especial para aquellos
servicios esenciales en caso de incendio
|
|
En definitiva, la utilización de los CABLES DE ALTA SEGURIDAD LIBRES DE
HALÓGENOS mejora de manera muy significativa la seguridad de los propietarios y
usuarios de las instalaciones eléctricas. Sin que deba considerarse su
utilización como sustitutivo de ninguna de las demás acciones actualmente
exigibles, como: cortafuegos, detectores de incendios, etc., sino como un
complemento a las mismas.
|
