En cualquier local, debe establecerse un único punto de baja impedancia a tierra, al cual se conectan todas las tierras independientes y la tierra de entrada. Sin embargo la tierra de retorno del cable del motor debe conectarse a la tierra del variador, no al embarrado del local.

En general, los objetivos esenciales de una buena puesta a tierra son:

m Asegurar que las corrientes de tierra de alta frecuencia circulan solamente por los recorridos definidos.

mMinimizar el área encerrada por estos recorridos.

mAsegurar que ningún circuito sensible comparte recorrido con estas corrientes.

La figura 5 muestra una buena disposición de tierras para un variador. Con referencia a un sistema de este tipo, se pueden destacar las siguientes consideraciones:

1.- Utilice cable apantallado, con la pantalla conectada a la tierra del motor y del variador.

2.- Se ha establecido una única conexión entre la tierra del variador y la tierra general del local, sin que ningún otro equipo comparta la tierra del variador.

3.- Asegúrese de que la carcasa del motor está correctamente conectada a la tierra del variador, mediante cable apantallado. Si no fuera así, la carcasa del motor puede convertirse en una fuente de RFI, por acoplamiento capacitivo entre las masas metálicas y la instalación de tierra.

4.- No se han instalado equipos sensibles a menos de 300mm del variador y los cables de entrada y salida.

5.- La conexión "0V" del sistema de control está conectada a tierra en un sólo punto.

6.- Es de destacar que aparece un filtro extra en la entrada del variador. Si el variador no se suministra con el filtro de entrada adecuado, este filtro puede resultar necesario. Consultar la sección siguiente en lo que respecta a las recomendaciones para su instalación.

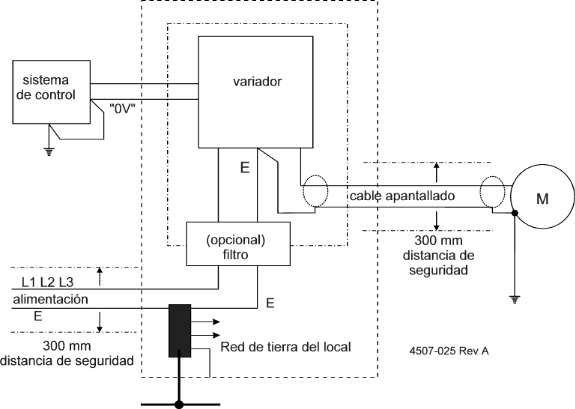

Figura 5: Estructura de las tierras para un variador
