La supresión de las RFI de entrada puede efectuarse de diversas formas (figura 4). Los choques contra RFI pueden ser tres bobinas de pequeño valor montadas en las líneas de entrada como se indica en la figura 4, con condensadores conectados a tierra. Alternativamente, para el filtrado de RFI en medias y altas potencias, se pueden añadir inductancias en el bus de continua (la mitad de la inductancia total en cada polo del bus). Otra posibilidad es no utilizar inductancias en continua y emplazar tres inductancias de elevado valor en cada una de las fases de entrada.

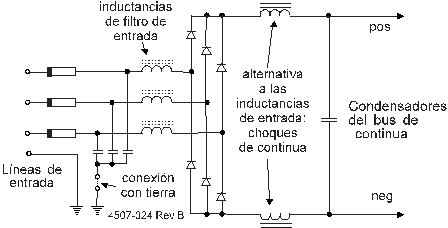

Figura 4: Métodos de supresión de RFI en la entrada

La supresión de RFI es más efectiva si el neutro de la estrella de los condensadores está puesto a tierra. Sin embargo, puede darse la circunstancia de estar obligados a aislar de tierra este punto si los diferenciales situados aguas arriba del variador son accionados por las corrientes capacitivas derivadas a tierra.
