Existen tres procedimientos mediante los cuales las
emisiones de RFI escapan del variador e interfieren con su "víctima",
mostrados en la figura 3.

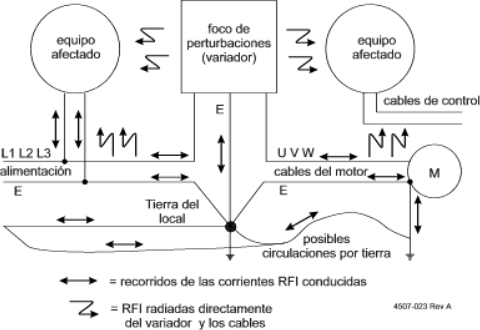

Figura 3:Focos de emisión de RFI
Las RFI pueden ser radiadas desde el variador, en forma de radiación electromagnética.
No se requiere un medio físico entre el variador y su víctima, ya que este
tipo de emisión se puede llevar a cabo incluso en el vacío. La RFI radiada es
comparativamente sencilla de eliminar mediante técnicas de apantallamiento. El
campo de acción de las RFI radiadas disminuye rápidamente a medida que nos
alejamos del variador.
Las RFI también pueden ser conducidas desde el variador. La conducción se puede efectuar a
través de los cables de potencia de
salida hacia el motor, y a través de los cables de la línea de entrada al variador. La RFI conducida por
estos cables puede a su vez ser radiada sobre los cables adyacentes si no se
adoptan las medidas adecuadas de supresión. La forma de onda en los cables de
salida del variador es la mostrada en la figura 2. La RFI debida a esta forma de
onda es difícil de prevenir, por lo que estos cables deberían ser
apantallados. La RFI sobre los cables de entrada viene generada, principalmente,
por los interruptores del inversor, y es conducida hacia atrás a través del
bus de continua y del rectificador. Las emisiones de RFI en la entrada pueden
empeorar a causa del contenido en armónicos de la corriente de entrada, debidos
al rectificador y el diseño del filtro. Estas emisiones pueden suprimirse de
una forma relativamente simple utilizando inductancias.
