Cables

Clases* de señales conducidas

Clasificación de las señales por niveles de perturbación

Clase* Perturbadora Sensible Ejemplo de señales conducidas o dispositivos conectados
1 Sensible ++
  • Señales analógicas de control, captadores...
  • Circuitos de medida (sondas captadores
2 Poco sensible +
  • Circuitos de control y mando de carga resistiva
  • Circuitos digitales (bus...)
  • Circuitos de control con salida todo o nada (captadores...)
  • Alimentaciones continuas de control
3 Poco perturbadora +
  • Circuitos de control y mando de carga inductiva (relés, contadores, bobinas, onduladores...) con protección adaptada
  • Alimentaciones principales conectadas a aparatos
  • Alimentaciones principales conectadas a aparatos de potencia
4 Perturbadora ++
  • Grupos de soldadura
  • Circuitos de potencia en general
  • Variadores electrónicos, fuentes conmutadas...



Elección de los cables

Tipo de cables recomendados en función de la clase* de la señal conducida

Clase*

Naturaleza

Unifilar

Pares trenzados

Pares trenzados apantallados

Apantallados (trenzas)

Apantallados mixtos (pantalla + trenza)

1

Sensible



Coste

2

Poco sensible



Coste

3

Poco perturbador



Coste

4

Perturbador





No recomendado Recomendado (Coste razonable) Poco recomendable (Coste elevado para esta clase de señales)

--- *Termino no normativo de uso especifico para este documento ---



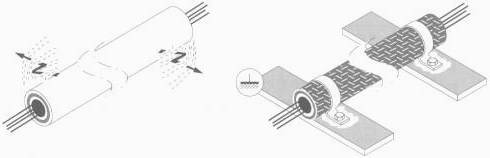

Ejemplo de cables utilizados para las diferentes clases* de señales



Clase 1: Señales sensibles



Clase 2: Señales poco sensibles



Clase 3: Señales poco perturbadoras



Clase 4: Señales perturbadoras



Fuente de información: TELEMECANIQUE
