Son filtros de modo común para alta frecuencia «AF».

Las ferritas están formadas por materiales de permeabilidad magnética «r» muy elevada.

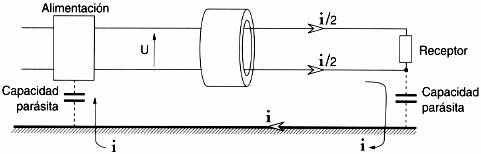

i: corriente perturbadora de modo común

La ferrita utiliza dos principios:

- inductancia en modo común (ver el apartado relativo a filtros)

- absorción de las perturbaciones «AF» de modo común por calentamiento inducido.

Estos dos principios generan una impedancia de modo común cuya eficacia depende de su relación con la impedancia del circuito por proteger.

Fuente de información: TELEMECANIQUE
