Con el termino «perturbaciones transitorias» nos referimos a las sobretensiones por impulsos acopladas en los circuitos eléctricos, que se encuentran en forma conducida en los cables de alimentación y en las entradas de control y señal de los equipos eléctricos o electrónicos.

Características de los transitorios normalizados (tipo IEC 1000-4-4)

Los elementos significativos de estas perturbaciones son:

    - El muy bajo tiempo de subida del impulso 5 ms

    -La duración del impulso 50 ms

    -La repetitividad del fenómeno: ráfagas de impulsos durante 15 ms

    -La frecuencia de repetición: sucesión de ráfagas cada 300 ms

    -La muy baja energía de los impulsos 1-10^-3 Julios

    -La muy alta amplitud de la sobre tensión   4 kV

Ejemplo:

Representación temporal

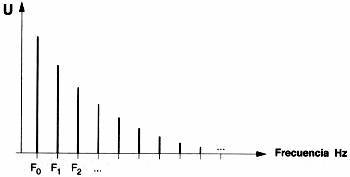

Representación espectral

Según el tipo de la señal transitoria considerada, el espectro ser de banda ancha (0...100 MHz o más).

Origen

Proceden de la conmutación rápida de los «interruptores» mecánicos y, sobre todo, electrónicos...

Cuando se conmuta un «interruptor», la tensión en sus bornas pasa con mucha rapidez de su valor nominal a cero y viceversa, generando variaciones bruscas y elevadas de la tensión (dv/dt) conducida a través de los cables.

Fuentes principales

• Rayos, fallos de la conexión a tierra, fallos en la conmutación de circuitos inductivos (bobinas de contactares, electroválvulas...).

• Las perturbaciones transitorias son perturbaciones de tipo alta frecuencia «AF». Se transmiten por conducción a través de los cables, pero se acoplan fácilmente a otros cables por radiación

Fuente de información: TELEMECANIQUE
