La instalación de un bus AS-i requiere la utilización
de un software para poner en servicio el maestro de la red. En función
del tipo de maestro utilizado (módulo para autómata,
pasarela), las funciones del software pueden ser:
· definir
en el maestro los esclavos que se prevé conectar (esclavos
proyectados),
· programar la gestión de los
sensores/accionadores,
· configurar las redes relacionadas con
las funciones "pasarela".
Además de las
funciones relacionadas con el maestro, la instalación de la red
requiere el direccionamiento de cada esclavo en su primera puesta en
marcha.
Esta función puede ser realizada directamente
punto a punto en el bus con el maestro, por medio del software de
programación, o localmente mediante la utilización del
terminal de direccionamiento (referencia XZ-MC11 ).
El cuadro
siguiente indica para cada tipo de maestro del bus AS-i el software de
programación que se debe utilizar, así como sus funciones:
|
Software de programación |
Funciones |
Maestro Pasarela
FIPIO |
X-TEL > V6 en TSX 7
(OS/2)
ORPHEE
> 6.2 en APRIL 5000
(Windows 3.X o 95) |
Definición de los esclavos proyectados.
Configuración
del esclavo FIP.
Programa de aplicación.
Diagnóstico
de la red FIP.
Perfil M2 |
Maestro Pasarela
MODBUS/ASCII |
AsiGraph
(Windows 3.X o 95) |
Definición de los esclavos proyectados.
Configuración
de la red
(MODBUS/ASCII ).
Diagnóstico del bus AS-i.
Perfil
M2. |
Maestro Modulo
TSX Micro |
PL7 Junior/PL7 Micro
(Windows 3.X o 95)
versión
1.7 o posterior |
Definición de los esclavos proyectados.
Programa
de aplicación.
Diagnóstico del bus AS-i
Diagnóstico
del módulo.
Visualización de las E/S del bus.
Modo
de funcionamiento del módulo.
Perfil M2. |
La programación de, la aplicación por medio
del software de programación se realiza de un modo similar al de
las tarjetas de entradas/salidas convencionales excluyendo la utilización
de instrucciones en el flanco (ascendente o descendente). La gestión
de las entradas se realiza sobre el estado, no el flanco, debido al propio
carácter de la utilización de un bus.
Referencia:
Respecto al software de programación del módulo AS-i para el
autómata TSX Micro, consulte el siguiente manual:
"INSTALACIÓN
DE APLICACIONES:
Instalación del software del módulo
AS-i TSX SAZ10
(Ref.: Manual TLX DS37 PL7 13S-Apartado L)".

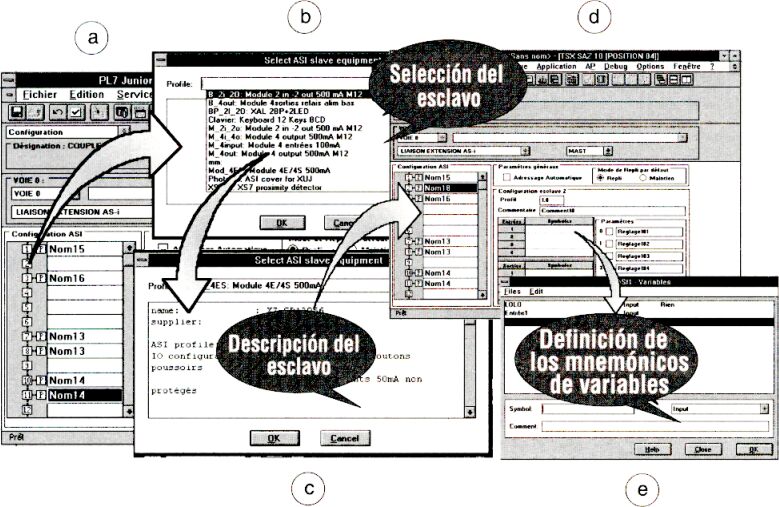

Ejemplo:
Como
ejemplo se muestra de un modo esquemático el encadenamiento de
algunas ventanas de aplicaciones AS-i (en PL7-Micro):
1) La
definición del módulo de aplicación AS-i permite
acceder a la pantalla de configuración de los esclavos del bus.
2)
Desde la pantalla de configuración (a) de los esclavos del bus
AS-i, el software de instalación permite acceder a una biblioteca
de productos donde se selecciona el esclavo (b) y desde donde se accede a
su fichero de definición (c).
Este fichero verifica en la
aplicación la configuración de las entradas/salidas del
esclavo (d) que pueden ser asociadas a un mnemónico (símbolo
accesible directamente desde el programa de autómata) (e).
Fuente
de información: TELEMECANIQUE
