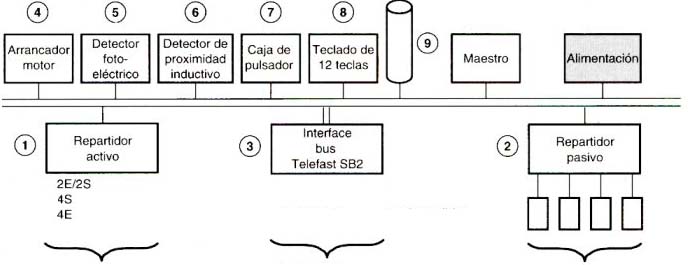

Selección de productos del catálogo, conectables al bus AS-i
Interfaces para sensores y accionadores | |||||||||
Permite conectar sensores/accionadores/unidad de diálogo y señalización modelo estándar con tomas M12: | Interface bus AS-i/entradas-salidas TON - 4E - 4 S - 8 E/S (4E y 4S) |
4 vías para conectar sensores/accionadores AS-i con tomas M12 |
|||||||
Permite conectar
sensores/accionadores/unidad de diálogo y señalización
modelo estándar con tomas M12: - detectores inductivos, - detectores capacitivos, - barreras fotoeléctricas, - finales de carrera, - pilotos, - relés, - electroválvulas. |
Permite conectar sensores/accionadores/unidad de diálogo
y señalización modelo estándar con bornas a
tornillo o desenchufables: -detectores inductivos de 2 ó 3 hilos, - detectores capacitivos, - finales de carrera, - pilotos, - relés, - contactores, electroválvulas, resistencias. |
||||||||
(1)+(3) Conexión al bus de productos estándar |
(1) Los repartidores activos y (2) los
repartidores pasivos
Son interfaces con una estanqueidad IP67
utilizados para conectar sensores/accionadores con conectores M12.
Existen
dos tipos de repartidores:
· repartidores activos con
circuito integrado AS-i, que permiten conectar sensores/accionadores "convencionales",
·
repartidores pasivos, que carecen de componentes electrónicos y
permiten conectar sensores/accionadores comunicantes (con componente ASIC
integrado).
Dichos repartidores se componen de dos partes:
·
la parte inferior, llamada "Módulo de conexión"
que forma el interface eléctrico con el cable AS-i,
· la
parte superior, llamada "Módulo de usuario" que se elige
en función de la aplicación, y puede ser simplemente una
tapa, un módulo de usuario activo (que permite conectar hasta
cuatro sensores/accionadores estándar) o un módulo de
usuario pasivo, que permite conectar hasta cuatro conexiones (sensores o
accionadores comunicantes).
El módulo de usuario activo
integra el circuito integrado AS-i.
El módulo de usuario
pasivo sólo incluye conexiones eléctricas.
LED de señalización | LED de puesta bajo tensión | Parte superior "Módulo de usuario pasivo" | ||
Conector de tipo M12 para sensor/accionador | ||||
Parte superior "Módulo de usuario activo" | ||||
Cable AS-i | Parte inferior idéntica "Módulo de conexión" | Cable AS-i |
Nota: Los módulos de usuario pasivos
no llevan indicación de la naturaleza de cada conexión en la
tapa. Es decir, aliado del número de conexión no se
especifica una I de Input ni una O de Output. La naturaleza dependerá
del producto comunicante conectado.
Un bus con 31 repartidores
activos esclavos puede tener hasta 124 sensores o accionado res conectados
(31 x 4).
En un bus con repartidores pasivos, a cada sensor o
accionador corresponde una dirección (31 sensores o accionadores
como máximo).
(3) Los interfaces bus/entradas-salidas
TON: Te/efast SB2
Son
interfaces de estanqueidad IP20, situados en un cofre o un armario y
utilizados para conectar las entradas-salidas TON de los
sensores/accionadores convencionales mediante bornas con tornillos o láminas
flexibles, desenchufables opcionalmente. Permiten conectar 4 entradas o 4
salidas, o bien 4 entradas y 4 salidas.
El modo de conexión
y el grado de estanqueidad las diferencian de los repartidores activos.
Integran, además, funciones como la conexión de captado res
de 2 o 3 hilos, aislados o alimentados a través del bus,
autoprotección de las alimentaciones de las salidas y diagnósticos.
En
un bus con 31 interfaces de este tipo se pueden conectar hasta 248
entradas/salidas (31 x (4E y 4S)).
Por otra parte, este aparato
también realiza las siguientes funciones:
· protección
contra cortocircuitos en la alimentación 24 VCC de los sensores,
·
protección contra cortocircuitos en cada salida (salida estática),
·
desconexión automática del bus en caso de cortocircuito de
la alimentación del captador o de una salida, o de ausencia de
alimentación 24 V externa,
· protección contra la
inversión de polaridad del bus y de la alimentación externa.
Las
entradas son de tipo 2 (según CEI 1131-2).
El frontal
del aparato incluye tres LED (BUS, ALIM EXT, DEF) que informan sobre su
estado de funcionamiento. Cada entrada y cada salida se visualizan
mediante un LED (encendido con estado 1).
Recuerde: el
sistema Telefast 2 es una gama de aparatos que permite conectar rápidamente
las tarjetas de entradas/salidas TON de los autómatas programables
a las partes operativas tipo sensores/accionadores.
(4) Los
arrancadores en cofre
Los
arrancadores directos e inversores en cofres estancos (IP54 e IP65)
controlan y protegen los motores eléctricos hasta 4 kW en 400 V.
Disponen
de una toma para conectar un sensor cuya señal pueden utilizar el
autómata o el arrancador.
Están formados por un
disyuntor magnetotérmico y un contactor de bajo consumo.
Este
arrancador puede ser alimentado sólo a través del bus AS-i.
Aunque si así lo requiere la aplicación, se puede añadir
perfectamente una alimentación auxiliar.
El sistema electrónico
interno permite:
· configurar una posición de reposo
en caso de pérdida de comunicación,
· seleccionar
funciones descentralizadas (parada automática),
· realizar
un autocontrol integrado,
· realizar un diagnóstico
externo (mando giratorio, LED).
(5) Los detectores fotoeléctricos
Estos
sensores detectan objetos de todo tipo (opacos, reflectantes, etc.) a través
de cinco o sistemas básicos: barrera, reflex, reflex polarizado, de
proximidad y de proximidad con borrado del plano posterior. Incluyen un
potenciómetro para regular la sensibilidad.
Estos
detectores gestionan una alarma que permite señalar una
inestabilidad del haz debida a la acumulación de suciedad en las
lentes o a la desalineación del detector.
El grado de
protección de estos detectores es IP67.
(6) Los
detectores de proximidad inductivos
Estos aparatos detectan
cualquier objeto metálico y proporcionan información a las
funciones de control de presencia/ausencia de objeto.
Estos
detectores señalizan la detección del objeto fuera de los límites
de la zona de detección (presencia del objeto en los límites
de la zona de detección. Entre 0,8 y 1,2 del alcance nominal).
Incluyen una función de diagnóstico que permite localizar de
forma dinámica el detector a través del LED amarillo
intermitente.
Tienen un grado de protección IP67.
(7)
Las cajas de pulsadores
Estas cajas son unas herramientas
de diálogo perfectamente adaptadas para el intercambio de información
entre el operario y la máquina. Se alimentan a través del
bus AS-i.
Las informaciones son simplemente señales todo o
nada. Estas cajas incluyen dos pulsadores y dos pilotos que realizan la
función marcha/paro (los pulsadores luminosos son opcionales).
Tienen
un grado de protección IP65.
(8) Los teclados
Estas
herramientas de diálogo hombre/máquina disponen de 12 teclas
de efecto táctil y envían información codificada en
BCD con 4 bits.
Las teclas del modelo estándar son: de 0 a
9, +,-.
Se alimentan a través del bus.
Tienen un
grado de protección IP65.
(9) Las columnas luminosas
Elementos
de señalización óptica o sonora, de hasta 4 elementos
luminosos o 3 elementos luminosos + 1 elemento sonoro, que se montan por
ensamblaje.
Fuente de información: TELEMECANIQUE
