Los arrancadores de Power Electronics tienen tres pares de tiristores en antiparalelo, un par por cada fase de la línea de alimentación.

Estos tiristores son controlados mediante pulsos generados por la tarjeta de control. Los pulsos de disparo son aplicados a los tiristores a través de un transformador de pulsos o un optoacoplador, que proporciona aislamiento galvánico entre los circuitos de control y los de potencia. Así pues, el arrancador puede ser puesto en marcha o parado, y la tensión aplicada al motor controlada automáticamente, a partir de la tarjeta de control.

Los arrancadores incorporan funciones adicionales tales como la medida de la corriente que circula por el motor, proporcionando una protección contra sobrecargas térmicas. Con todo, se requieren fusibles de entrada a fin de proteger los tiristores y el motor contra sobrecargas y cortocircuitos.

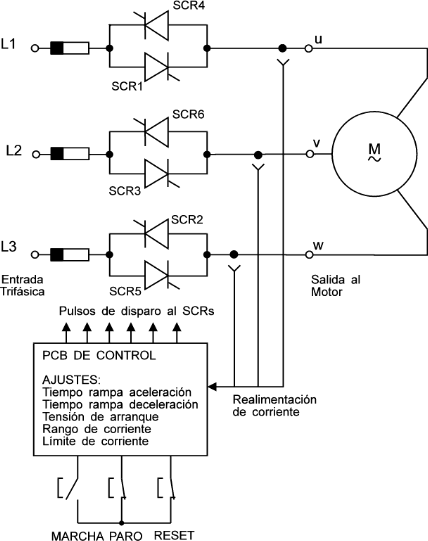

Figura 2.9: Estructura de un arrancador
