Un
tiristor es un semiconductor utilizado como interruptor, con dos terminales de
potencia, denominados ánodo (A) y cátodo (K), y un terminal de control denominado puerta
(G).
Principios
de funcionamiento:
(figura
2.6)
Si
la tensión en el cátodo es superior a la del ánodo, el tiristor está
polarizado en inversa y bloquea el paso de la corriente.
Si
la tensión en el ánodo es mayor que en el cátodo, el tiristor está
polarizado en directa, y bloquea el paso de la corriente hasta que el terminal
de puerta recibe un pulso positivo respecto al cátodo. Este pulso provoca la
conducción del tiristor y la corriente circula de ánodo a cátodo. El tiristor
continua conduciendo cuando el pulso deja de aplicarse, y lo hace hasta que la
corriente se anula, momento en el cual recupera su poder de bloqueo.

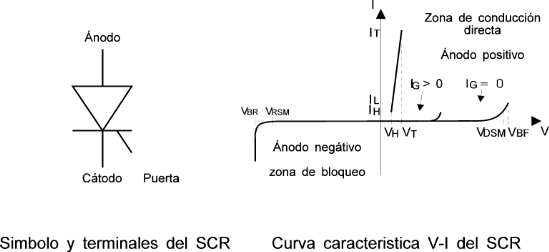

Figura 2.6: Característica del tiristor
|
Conexión
en antiparalelo: Una
conexión en paralelo de dos tiristores con los terminales invertidos se
denomina en antiparalelo. En esta configuración, los tiristores pueden
ser utilizados para controlar tensiones alternas. En el semiciclo
positivo, SCR1 controla la corriente que circula hacia la carga. En los
semiciclos negativos, SCR2 es el encargado de controlar la corriente
circulante. |
|

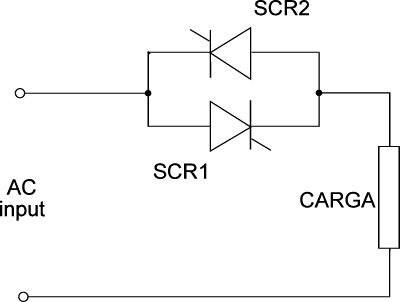

Figura
2.7: Conexión de tiristores |
Control
de fase:
Controlando
el instante de disparo de los tiristores podemos controlar el valor eficaz de la
tensión aplicada a la carga. La figura 2.8 muestra la tensión aplicada a la
carga según el instante de disparo de los tiristores.
La
figura 2.8.a muestra la tensión en la carga cuando los tiristores son
controlados con un gran ángulo de disparo. La tensión realmente aplicada a la
carga (en trazo oscuro), es comparativamente pequeña.
La
figura 2.8.b muestra la tensión en la carga cuando los tiristores se disparan
en el punto medio de cada semiciclo. La tensión eficaz en la carga es ahora al
50 % de la tensión de entrada.
La
figura 2.8.c muestra la tensión en la carga con un ángulo de disparo pequeño.
La tensión eficaz es del orden del 80% de la tensión de entrada.
El
control de la tensión aplicada a la carga mediante el control del disparo de
los tiristores se denomina control de
fase, y es el principio de los arrancadores electrónicos de Power
Electronics.

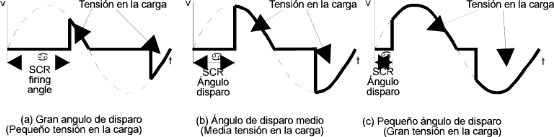

Figura 2.8: Control de fase
