Las
características del arranque directo de un motor de inducción pueden ser mejor
asimiladas a partir del estudio del circuito equivalente completo del motor
(figura 2.1).

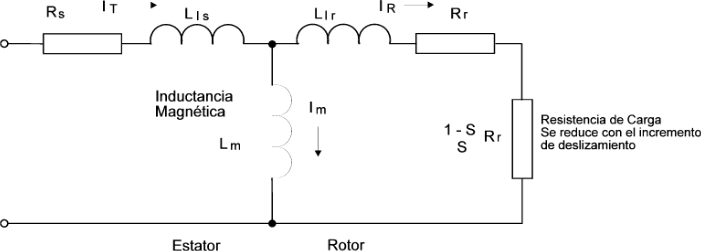

Figura 2.1: Esquema equivalente completo de una
fase del motor de inducción
En
el arranque, el deslizamiento es máximo (1) y el término RL/s
es muy pequeño, por lo que prácticamente es un cortocircuito. La mayor parte
de la corriente del estátor circula por el rotor, estando limitada por las
impedancias de los bobinados estatórico y rotórico.
Asimismo,
el efecto de divisor de tensión entre el rotor y el estátor, provoca que la
inductancia magnetizante Lm no recibe toda la tensión de alimentación. Así
pues, en el arranque el campo del motor es más débil y el par del motor se
reduce aproximadamente al 50% del pico.
Las
figuras2.2 y 2.3 muestran las características par-velocidad y
corriente-velocidad típicas en un motor de inducción con rotor en
cortocircuito (jaula de ardilla).
|

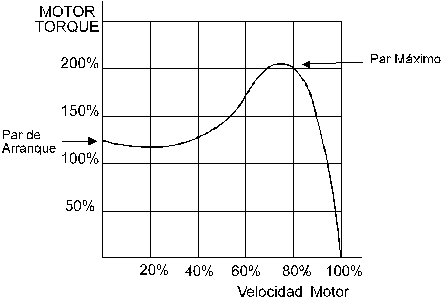

Figura 2.2: Curva par-velocidad |
|

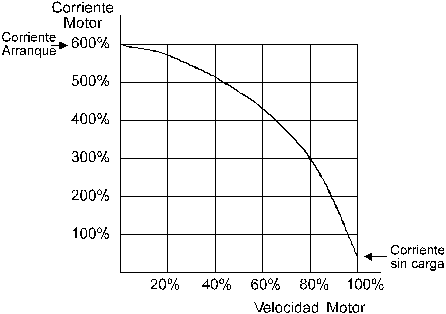

Figura 2.3: Curva corriente-velocidad |
