Derivaciones individuales: tubos de protección, emplazamiento y cuadro privado de mando y protección

DERIVACIONES INDIVIDUALES:

a) Tubos de protección

Sus dimensiones serán las indicadas en el REBT- Instrucción MI BT 014

FABRICANTES	DENOMINACIÓN COMERCIAL	TIPOS
PEMSA	FLEXIDUC	FLEXIBLE
PRO-TER	DURO-TER(CX2) BLINDA-TER	FLEXIBLE RÍGIDO
TUREPLASTICA, S.A.	PERPLAS TIPO "R" ROSCADO REFLEX	FLEXIBLE RÍGIDO FLEXIBLE
ODI-BAKAR, S.A.	FORROPLAST "OB" OB-R o OB-E	FLEXIBLE RÍGIDO
FERGON, S.A.	FERGONDUR-21 FERGONDUR-29	RÍGIDO RÍGIDO
AISCAN	AISCAN "B" AISCON "CR"	RÍGIDO FLEXIBLE
INTERFLEX	HELIPLAST HELITROPIC	FLEXIBLE FLEXIBLE
JEUSU ORTIN, S.A. O EPISA	ORTIDUR EPIGRIS ORTIDUR EXTRA	RÍGIDO RÍGIDO RÍGIDO

b) Emplazamiento

Se situaran en galerías, las dimensiones mínimas de éstas, son las que se indican en la tabla siguiente:

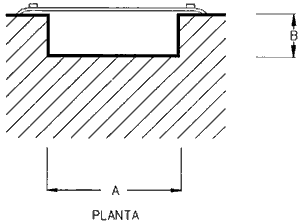

Numero de derivaciones	A Anchura (m)	B Profundidad (m)
Hasta 12	0.65	0.15
Hasta 24	1	0.15
Hasta 36	1.5	0.15
Hasta 48	2	0.15

Las características constructivas de estas galerías han de cumplir con todo lo que seguidamente se indica:

las paredes interiores se alisaran mediante enlucido de yeso o mortero hidráulico
serán practicables mediante un registro en cada rellano y en cada cambio de dirección.
las dimensiones del registro serán las siguientes: la anchura será la misma que la de la galería y la altura será la que se indica en la figura anterior.
la tapa del registro estará concebida de tal forma que se pueda quitar con facilidad. Si es de madera o material combustible, la parte interior tendrá que estar protegida mediante productos ignífugos
se recomienda que se instalen placas cortafuegos.
no se aceptara ninguna otra canalización en el interior.

Placa cortafuegos constituida por un bastidor metálico empotrable en el muro que contiene una base incombustible con orificios pasa cables y elementos de estanqueidad del conjunto. Se instalará uno cada tres pisos.	D1 = 20 cm.
Soporte que va a disponer de una abrazadera para cada derivación.
Dichas abrazaderas serán de material aislante estable a más de 70ºC, o bien estarán protegidas por este tipo de material.	D2 30 cm
Tapa registro. Su distancia con el techo será de 20cm y su disposición de fijación debe permitir siempre la accesibilidad en el interior de la canal. Se dispondrá de una en cada planta, y sus medidas serán: ancho igual a A + 60mm y altura mínima 300mm.

c) Cuadro privado de mando y protección

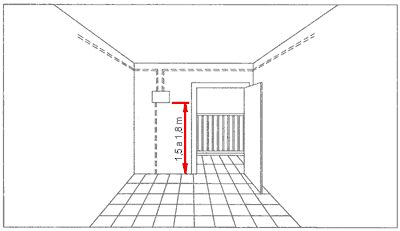

Se colocara en un lugar de fácil acceso, de uso general y lo mas cerca posible al punto de entrada de la derivación individual y de la puerta de acceso a la vivienda o del local del cliente. La altura de este respecto al pavimento tiene que estar comprendida entre 1,5 y 1,8 m.
