Detalles de armario de distribución para urbanizaciones (entrada-doble salida y derivaciones clientes). Detalle de las conexiones, esquema y de los terminales. Fabricantes homologados. (hojas 25 y 26)



Fabricantes homologados

FABRICANTE DIMENSIONES (mm) REFERENCIA
A B C
CAHORS 536 516 227 555.014
HIMEL 536 521 231 DSPD-9240/C
HAZEMEYER 532 515 236 DSPD 400/6
CLAVED 536 520 234 AR-2 400/100/2
CRADY 532 515 234 129782
BOXTAR 536 521 231 DSPD 400/100/2

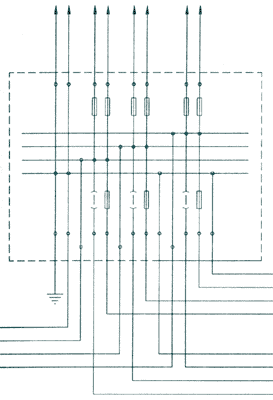

esquema



TERMINALES NORMALIZADOS
AMP/SIMEL FRAMATOPE TEYDESA UPRESA TRIMAR CEMBRE
XCX-50 Y4A 50A 128C CBB-50 SAC 50-13 TBF-50 CAA 50-M12
XCX-95 Y4A 95A 128C CBB-95 SAC 95-13 TBF-95 CAA 95-M12
XCX-150 Y4A 150A 128C CBB-50 SAC 150-13 TBF-150 CAA 150-M12
XCX-240 Y4A 240A 145C CBB-240 SAC 240-13 TBF-240 CAA 240-M12



Detalle del terminal
