COEFICIENTES DE TRANSMISIÓN K (Kcal/h.m².ºC)





Forjados en contacto con el terreno

Forjados encima de una cámara de aire

Forjados enterrados y terrazas ajardinadas

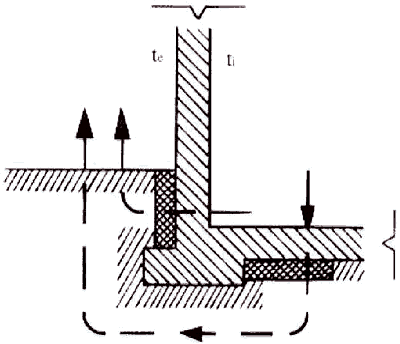

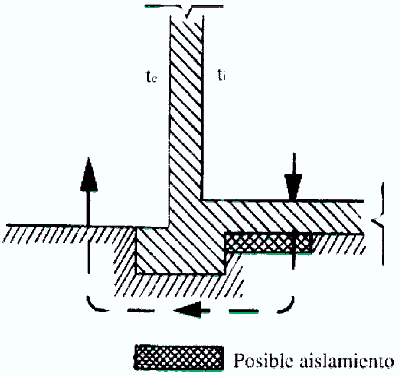

Forjados en contacto con el terreno

En el caso de locales situados sobre el terreno (enterrados o no enterrados), las pérdidas se obtienen a partir de la fórmula:


Siendo:

KL - coeficiente de transmisión térmico por metro lineal de perímetro de muro exterior en Kcal/h.mºC.
P - perímetro de las paredes exteriores medidas en su parte exterior, en m.
te - temperatura exterior en ºC
ti- temperatura interior de proyecto en ºC.

Según que el forjado esté o no aislado, los valores KL serán los siguientes:

Sin aislamiento
Con aislamiento normal
Muy aislado 		KL = 1,2 Kcal/m.h.ºC
KL = 1,0 Kcal/m.h.ºC
KL = 0,8 Kcal/m.h.ºC

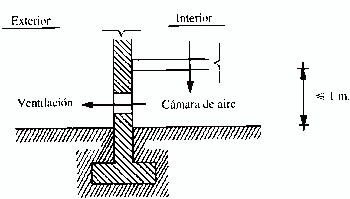

Forjado encima de una cámara de aire

El coeficiente de transmisión vendrá dado por la fórmula:



Donde:

Kf - es el coeficiente de transmisión del forjado en Kcal/h.m².ºC

(con 1/ 1 + 1/ 2 = 0,34 m².h.ºC/Kcal)
PEX - es el perímetro exterior de la cámara de aire.
S - es la superficie de la cámara de aire en m²
- es el coeficiente de la tabla siguiente expresado Kcal/h.m².ºC
A - es la superficie de ventilación en cm²



Relación A/S en cm²/m²
Valor (Kcal/h.m².ºC)
Cámara de aire muy ventilada >10
1,38
Cámara de aire ventilación normal 2-16
0,40
Cámara de aire no ventilada <2
0,00

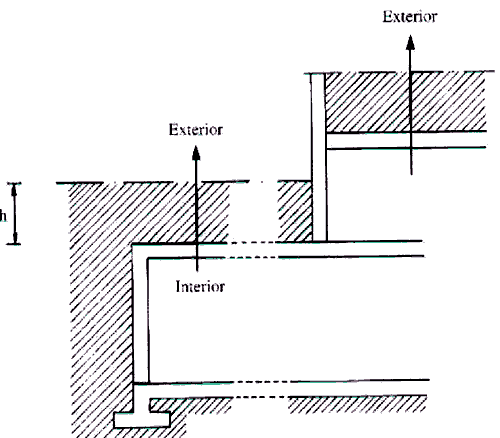

Forjados enterrados y terrazas ajardinadas



El coeficiente de transmisión vendrá dado por:

donde:

RF - es la resistencia térmica del forjado en m².h.ºC/Kcal.
h - es el espesor del terreno situado encima del forjado, en m.

Fuente de información:
Termoclub, S.A.
